Lassymbolen zijn belangrijk om snel informatie door te geven.
Opmerking: lassymboliek is gebaseerd op de AWS A2.1- en AWS A2.4-normen.
Definitie
Symbologie kan worden gedefinieerd als:
Een reeks lijnen, symbolen en cijfers die in technische tekeningen worden gebruikt om bepaalde kenmerken van lasverbindingen aan te geven .
Maar wat is een symbool?
Het is iets dat, volgens het principe van analogie, iets anders vertegenwoordigt of vervangt.
Lassymbolen zijn tekeningen die richtlijnen voor het lasproces weergeven.
Ze worden gebruikt om ruimte te besparen en in projecttekeningen te werken en tegelijkertijd maken symbolen de interpretatie van tekeningen sneller en gemakkelijker.
Symbolen geven alle benodigde informatie voor het lassen, zoals: geometrie en afmetingen van de afschuining, laslengte, of de las in het veld moet worden uitgevoerd, etc.
Hieronder staat een basisstructuur voor het verzenden van deze informatie:
(1): Lassen aan de andere kant van de pijl.
(2): Lassen aan dezelfde kant van de pijl.
(3): Staart.
(4): Pijl.
Referentielijn
De referentielijn is een symbool en de basis waarop alle andere lassymbolen (of instructies voor het uitvoeren van een las) worden geplaatst.
Zonder dat is er geen lassymbool.
Symbolen worden gebruikt om verschillende acties aan te geven, afhankelijk van de locatie.
Opmerking: Ze kunnen boven of onder de referentielijn worden geplaatst.
De referentielijn moet horizontaal zijn en de pijllijn moet een hoek hebben zoals weergegeven in de onderstaande afbeelding:
Gebroken pijl

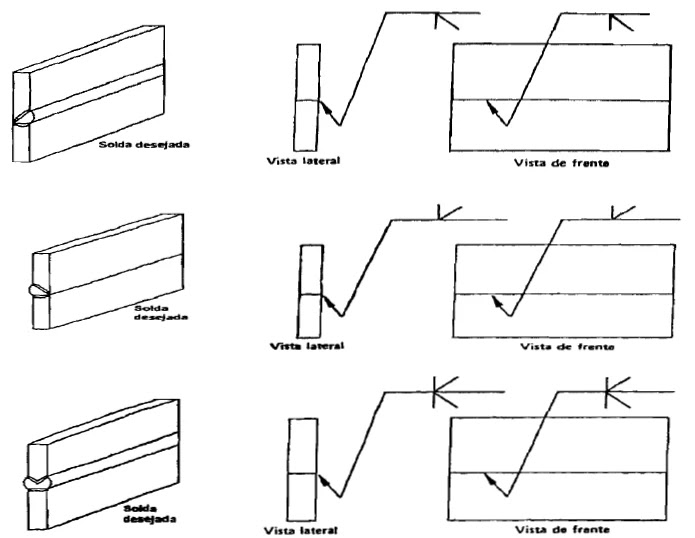

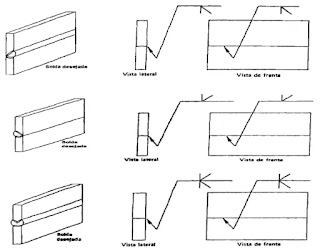

Een onderbroken pijl wordt gebruikt wanneer we hebben een specifiek lid van het gewricht dat moet worden afgeschuind. En het is de taak van de pijl om naar dat lid te wijzen.
OPMERKING: ANSI/AWS A2.4-standaard stelt ook dat pijlen niet hoeven te worden gebroken in de volgende situaties:
- Wanneer de te afgeschuind is duidelijk.
- Als er een optie is om een van de staven waaruit de verbinding bestaat, af te schuinen.
Meerdere regels
Meerdere referentielijnen worden gebruikt om de informatie over opeenvolgende lashandelingen te bevatten.
De volgorde waarin deze bewerkingen moeten worden uitgevoerd, wordt bepaald door hoe dicht de lijn bij de pijl is.
De eerste handeling is degene die wordt aangegeven door de dichtstbijzijnde regel, enzovoort.
Pijl
De pijl verbindt de referentielijn van het lassymbool met de te lassen verbinding.

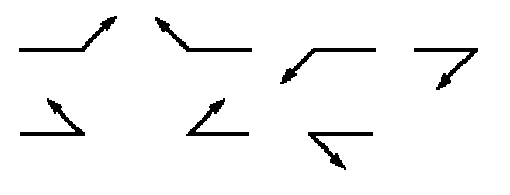

In het eerste gegeven voorbeeld wijst de pijl naar beneden en naar rechts, maar vele andere combinaties zijn toegestaan zolang de referentielijn horizontaal blijft (zie onderstaande voorbeelden).
Staart
Referenties zoals specificaties, lasprocessen, procedurenummer, aanwijzingen en andere gegevens kunnen op de staart van het symbool worden aangegeven.
Als dergelijke verwijzingen niet worden gebruikt, kan de staart zonder worden gelaten.
Het is gebruikelijk om de staart te gebruiken om het lasproces of het te gebruiken verbruiksartikel aan te geven.
Plaatsing van symbolen
Lassymbolen worden boven of onder de referentielijn geplaatst, afhankelijk van de locatie van de pijl ten opzichte van de verbinding, namelijk:
- Symbool onder de referentielijn komt overeen met een las uitgevoerd aan dezelfde kant als de pijlpunten (2) of (6).
- Symbool boven de referentielijn komt overeen met een las die is uitgevoerd aan de andere kant waarnaar de pijl (1) of (7) wijst.
Dit komt doordat we vaak aan beide kanten lassen. Het zou ook moeilijker zijn om beide symbolen aan dezelfde kant te gebruiken.
OPMERKING:

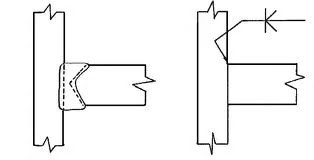

Lassen met kenmerken aan beide zijden van de verbinding, hebben een symbool aan beide zijden van de referentielijn.
Overzicht en samenvatting
Naast de referentielijn, pijl en staart hebben we basissymbolen, aanvullende symbolen en afmetingen of andere lasgegevens. Deze zullen in andere artikelen beter worden uitgelegd.
Onderstaande afbeelding toont de standaardlocaties voor de verschillende elementen van een lassymbool.
Belangrijke tips:
- Elk element van een lassymbool kan zich boven of onder de referentielijn bevinden, behalve het lassymbool voor veld.
- Het is verplicht om de referentielijn en pijl te gebruiken. Het is ook verplicht om een lassymbool of de staart te plaatsen.
- Niet alle elementen van een lassymbool hoeven te worden aangegeven of gebruikt, tenzij dit voor de duidelijkheid is.
